產品介紹
二流體超聲波清洗機，采用工業電腦+PLC 模塊化設計. 具有維修方便，編程功 能強大,操作界面友好等特點.目前在使用客戶 30多家,裝機 200 多臺.
清洗對象: FPC; LENS；HOLDER; COB gold wire; 指紋模組等。

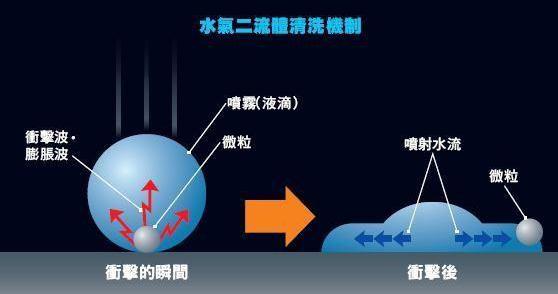

CCM 部品/指紋模組清洗機清洗原理
CCM 部品/指紋模組清洗機特點
1. 專利化清洗腔體設計，二級不銹鋼 FFU 空氣過濾， 確DI 水和空氣開環排放，不造成二次污染。
2.旋轉托盤采用開模加工，確保高速轉動時振幅最小，運行穩定。
3. 專利非標噴桿噴嘴設計，確保噴桿各個噴嘴霧化 效果均勻，噴射壓力一致。
CCM 部品/指紋模組清洗機技術參數
名稱 | 技術參數 |
設備外觀尺寸 | 900 mm（L）×1000mm（W）×1870mm（H） |
清洗盤規格 | 定制（清洗盤直徑＜Φ580mm） |
清洗方式 | 一流體加二流體清洗（三噴桿） |
干燥方式 | 高速離心甩干 |
電源供應 | AC380V 50HZ |
總功率 | 7KW |
耗電量 | 清洗時：7 hw/h 待機時：1KW/h |
傳動馬力 | 3HP |
環境過濾方式 | 100 級 |
空氣過濾方式 | 1 μ m×1； 0.01 μ m×1 |
離心傳速 | 1000-1500RPM |
純水消耗量 | 0-10L/Min |
氣體消耗量 | 10-30m3/H |
清洗壓力 | 液體壓力：3-6Kgf/c ㎡ 空氣壓力：0.4-0.7Mpa |
DI 水供應 | 流量：＞10LPM 電阻率：＞17MΩ |
氣源供應 | 壓力：0.45-0.7Mpa；流量：＞30m3/H（純凈度符合清洗要求） |
純水入口徑 | Φ12mm 軟管或 PT1/2″ 內螺紋 |
氣源入口徑 | Φ12mm 氣管 |
排水出口徑 | PT1″內螺紋 |
排氣口口徑 | 4″× 2（需加強抽風，風速成大于 3m/sec） |
機器凈重 | 約 450KG |
